Zawory oddechowe spełniają bardzo ważną rolę jaką w ochronie zbiorników bezciśnieniowych przed przekroczeniem dopuszczalnego nadciśnienia lub / oraz podciśnienia. Przeznaczone są do instalowania na króćcach oddechowych zbiorników oraz buforowych produktów. Mogą być wykonane jako zawory jednostronnego lub dwustronnego działania.
Oprócz funkcji hermetyzacji i utrzymywania odpowiedniego ciśnienia wewnątrz zbiornika pełnią również funkcję zabezpieczenia przed dostawaniem się nieczystości do wnętrza zbiornika oraz zapobiegają wydostawaniu się oparów na zewnątrz.
Zawory oddechowe pełnią ważna rolę w przypadku stosowania poduszki powietrznej z gazu obojętnego (inertnego) np. azotu, dwutlenku węgla itp. W zbiorniku utrzymuje się atmosferę ochronną utrzymując lekkie nadciśnienie. Zawór oddechowy umożliwia utrzymanie odpowiedniego nadciśnienia i wyeliminowanie strat gazu obojętnego inertnego.
Firma ChemTech dostarcza kompletne rozwiązania składające się z generatora azotu wraz z odpowiednio dobranymi filtrami mikrobiologicznymi oraz węglowymi, zaworu redukcyjnego precyzyjnego działania oraz odpowiednio dobranego zaworu oddechowego.
Zawory oddechowe do zbiorników z substancjami toksycznymi, pylistymi itp.
Innym zastosowaniem jest przypadek gdy zbiornik zawiera produkty toksyczne, pyliste lub w inny sposób uciążliwe dla otocznia (zapachy, odory, substancje lotne) i jest wyposażony w destruktor off-gazów. Zastosowanie w takim przypadku zaworu oddechowego jest konieczne aby strumień wdechu do zbiornika odbywał się z pominięciem instalacji adsorbera lub absorbera zaś strona nadciśnieniowa odpowiada za zabezpieczenie zbiornika w przypadku awarii instalacji destrukcji gazów oddechowych.
Zawory oddechowe zbiorników – ochrona przed absorpcją składników atmosfery
Kolejnym zastosowaniem jest przypadek gdy ciecz lub inna substancja znajdująca się w zbiorniku musi być chroniona przed absorpcją jednego ze składników powietrza atmosferycznego. Powszechnym zastosowaniem jest woda demineralizowana (woda demi). W takim przypadku na jednym króćcu oddechowym montuje się adsorber (rzadziej absorber) dwutlenku węgla a zawór oddechowy zamontowany na drugim króćcu oddechowym zabezpiecza przed powstaniem nadmiernego podciśnienia w zbiorniku umożliwiając przy tym swobodny wydech oraz ochronę złoża adsorpcyjnego przed zawilgoceniem.
Zawór oddechowy – ochrona mikrobiologiczna

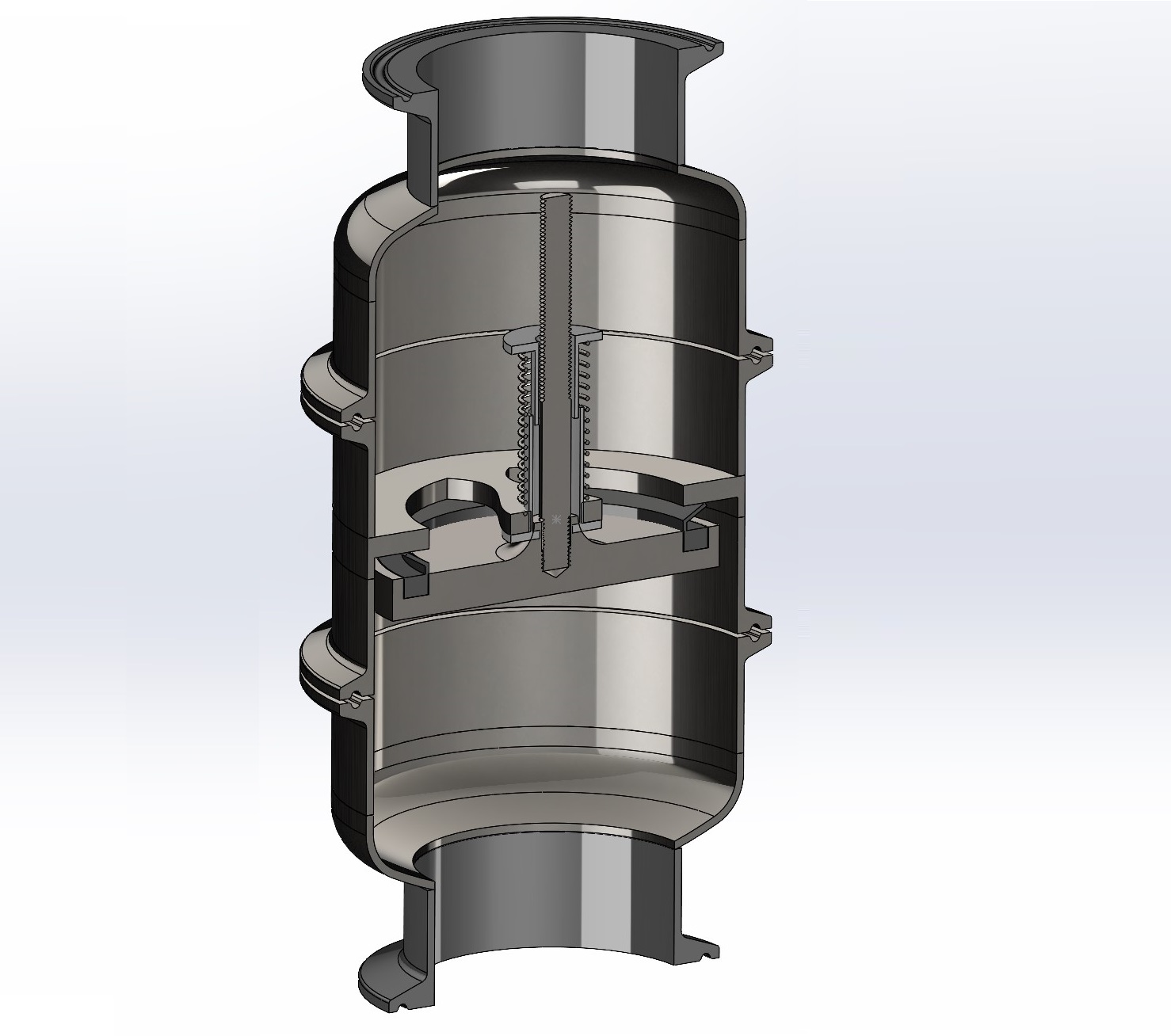

Bardzo ważną dziedziną zastosowania zaworów oddechowych jest przypadek ochrony mikrobiologicznej zawartości zbiornika. W przypadku braku poduszki powietrznej nadciśnieniowej koniczne jest zamontowanie filtra oddechowego klasy sterylizującej. Ze względu na ryzyko awarii takiego filtra (zablokowanie przepływu oprze zapchanie, zalanie lub zawilgocenie), należy bezwzględnie zastosować zawór oddechowy wykonany w standardzie higienicznym. Zawory oddechowe wykonywane przez firmę ChemTech są wykonane w najwyższym higienicznym standardzie z kontrolą gładkości powierzchni do Ra<0,4. Są przy tym samo-drenujące, zapobiegając gromadzeniu się kondensatu w którym mógłby nastąpić rozwój mikroorganizmów które stanowiłyby źródło wtórnego zanieczyszczenia mikrobiologicznego.
Zawory oddechowe z płaszczem grzejnym
Zarówno zawory oddechowe jaki i filtry oddechowe mogą być dostosowane do pracy w warunkach zewnętrznych. Stosuje się wtedy ochronę przeciwzamarzaniową w postaci odpowiednio dobranego płaszcza grzejnego. W naszej ofercie posiadami płaszcze grzejne parowe, cieczowe lub elektryczne.
Zawory oddechowe z przerywaczem płomienia
Zawory oddechowe mogą być także stosowane za przerywaczami płomienia. Stanowią one zabezpieczenie w razie pojawienia się wybuchu. Zawory oddechowe z przerywaczem płomienia znajdują zastosowanie w instalacjach, w których mogą występować mieszaniny wybuchowe gazów lub opary cieczy palnych.
Firma Chemtech oferuje kompleksowe projektowanie układów zabezpieczania zbiorników które mogą być dodatkowo wyposażone w układy monitorowania ciśnienia w zbiorniku z funkcją prezentacji graficznej historii zmian ciśnienia. W ten sposób optymalizuje się zużycie filtrów i zapobiega dehermetyzacji zbiorników.

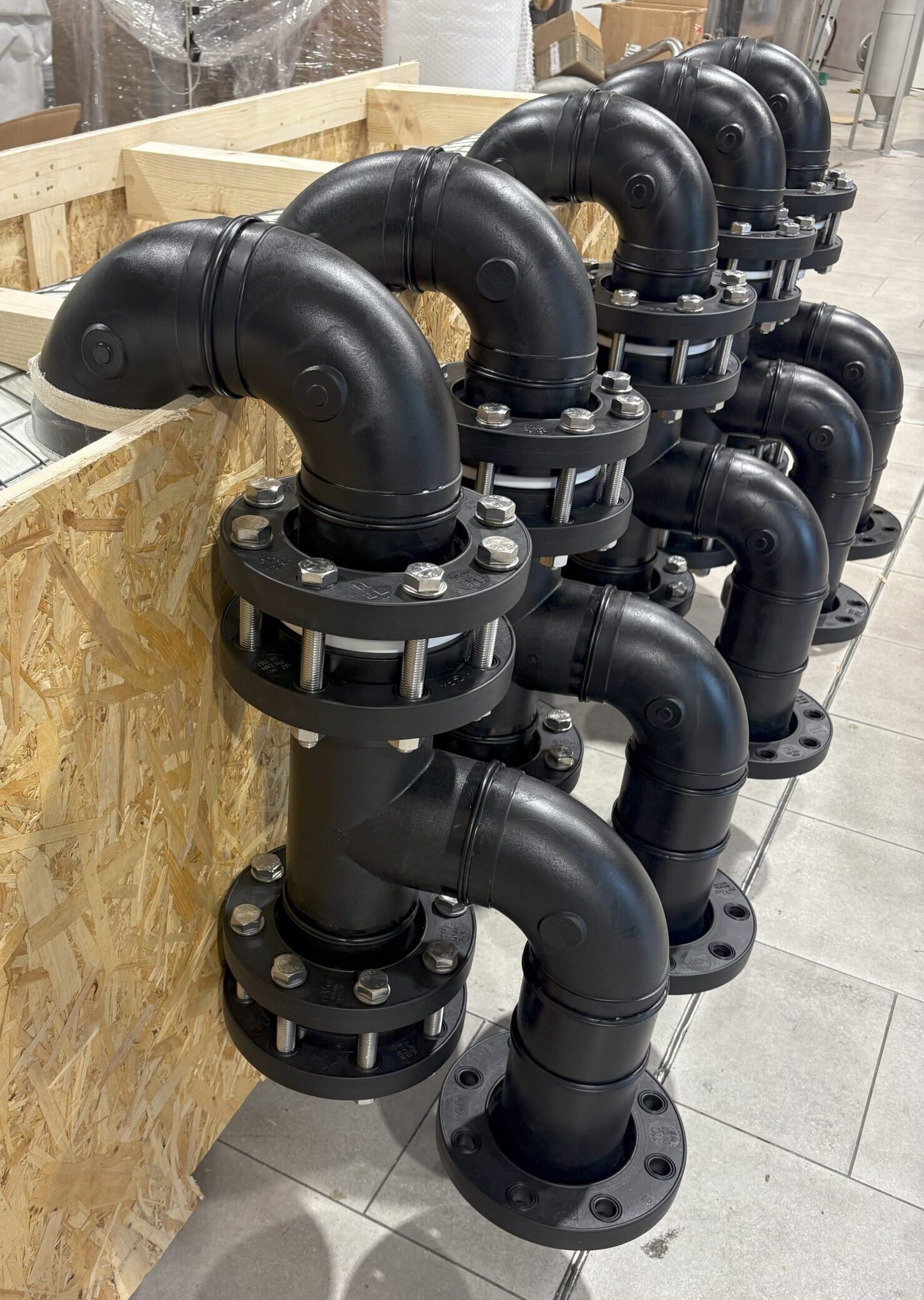

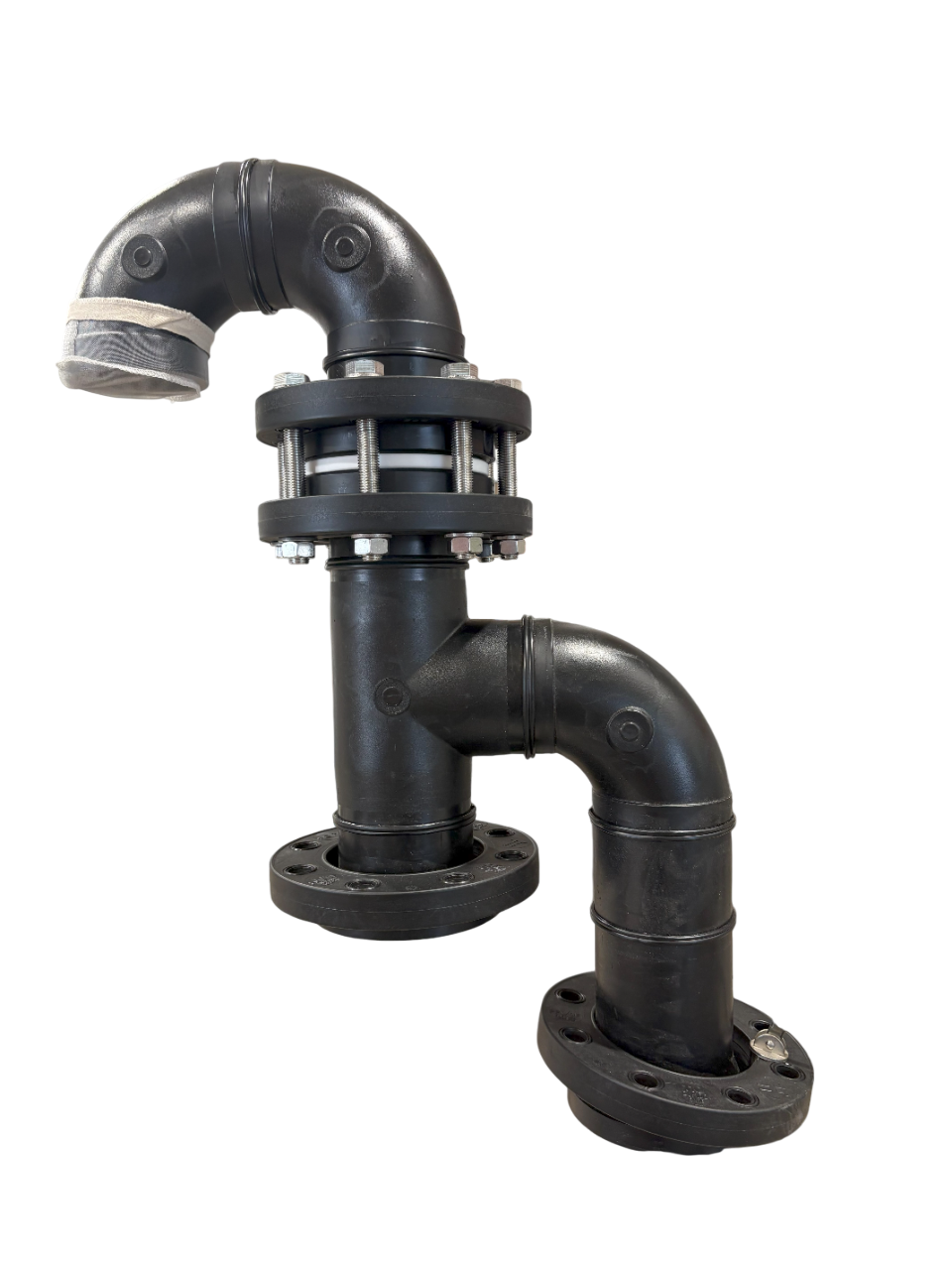

Wszystkie elementy zaworów oddechowych wykonane są w wysokogatunkowej stali kwasoodpornej 316L natomiast rodzaj materiału uszczelnienia dobierany jest w zależności od rodzaju produktu magazynowanego w zbiorniku. W przypadku zbiorników zawierających agresywne chemicznie substancji istnieje możliwość wykonania zaworów oddechowych z tytanu lub specjalnych gatunków stali a także z różnych tworzyw sztucznych: PCV, PP, HDPE, PVDF, PTFE.
Instalacja z filtrem węglowym i zaworami oddechowymi produkcji ChemTech
Instalacja została zaprojektowana dla zakładu produkującego ciecz o bardzo intensywnym, drażniącym zapachu. Poziom cieczy w zbiorniku zmienia się w trakcie procesu – jest napełniany i opróżniany. Podczas napełniania gaz znad cieczy musi zostać odprowadzony na zewnątrz zbiornika, aby go nie rozsadziło. Powoduje to uwolnienie nieprzyjemnego drażniącego zapachu. Dodatkowo nad cieczą dla bezpieczeństwa utrzymywana jest atmosfera beztlenowa. Podczas opróżniania zbiornika, doprowadzany jest azot z rurociągu. Dostępne były dwa wolne króćce.
Projekt zakładał zainstalowanie na jednym z nich zaworu oddechowego otwierającego się przy nadciśnieniu oraz filtra węglowego pochłaniającego drażliwy zapach z wydostającego się gazu. Równolegle na tym samym króćcu zamontowana została płytka bezpieczeństwa ulegająca zniszczeniu w momencie wystąpienia ciśnienia na filtrze równym 500 mbar oraz przerywacz płomienia, który jest dodatkowym zabezpieczeniem w razie pojawienia się wybuchu. Do drugiego króćca doprowadzony został przez reduktor ciśnienia azot pod ciśnieniem 50 mbar i równolegle do niego zainstalowany został zawór oddechowy podciśnieniowy, który otwiera się w przypadku pojawienia się w zbiorniku minimalnego podciśnienia.
Ogólna zasada działania – w sytuacji w której zbiornik nie jest opróżniany ani napełniany, panuje w nim nadciśnienie 50mbar zapewniane przez azot z reduktora ciśnienia. Gdy zbiornik jest napełniany, ciśnienie zaczyna wzrastać i przy konkretnej wartości nadciśnienia otwiera się zawór nadciśnieniowy oddechowy. Gaz wydostaje się z układu przechodząc przez filtry, więc uzyskujemy obojętny sensorycznie gaz. Gdy zbiornik jest opróżniany, ciśnienie w zbiorniku ulega obniżeniu, a jego wyrównanie następuje dzięki doprowadzeniu azotu przez reduktor ciśnienia. W przypadku gdyby azotu zabrakło, nadciśnienie w zbiorniku spadnie do 0 i w efekcie otworzy się zawór podciśnieniowy, który uratuje zbiornik przed zagnieceniem.
Alternatywą dla zaworów oddechowych są płytki bezpieczeństwa jednostronnego lub dwustronnego działania będące także w ofercie ChemTech-u. Ciekawym rozwiązaniem jest także wyposażenie zbiorników w zawory zdalnie otwierane (z siłownikami) sprzężone z funkcją monitorowania ciśnienia. Osiąga się wtedy najwyższą precyzję działania.
