Zanim gaz ziemny trafi do sieci przechodzi szereg procesów przygotowawczych. Jednym z najważniejszych etapów jest proces osuszania, który eliminuje wilgoć zawarta w gazie ziemnym. Obecność wilgoci może prowadzić do powstawania hydratów, które negatywnie wpływają na drożność rur, a także przyśpiesza korozję. Celem procesu osuszania gazu ziemnego jest obniżenie temepartury puntu rosy.
Metody osuszania gazu ziemnego
Technologie stosowane do osuszania gazu ziemnego można podzielić na kilka kategorii:
- Absorpcja chemiczna (glikolowa)
Najczęściej stosowana metoda to osuszanie za pomocą TEG. w tej medodzie stosuje się glikol trietylenowy (TEG). Gaz przechodzi przez kolumnę absorpcyjną, para wodna w nim zawarta absorbuję się w glikolu. Glikol nastepnie poddaje sie regeneracji.
- Adsorpcja
Metoda adsorpcyjna wykorzystuje złoże stałe w postaci sita molekularnego lub żelu krzemionkowego jako adsorbent wilgoci ze strumienia gazu ziemnego.
Adsorbpcyjne osuszanie gazu ziemnego – zasadza działania
Surowy gaz przepływa w przeciwprądzie przez kolumnę wypełnioną stałym adsorbentem, takim jak sito molekularne, żel krzemionkowy czy chlorek wapnia (metoda tabletkowa). Woda zawarta w gazie ziemnym adsorbuje sie na powierzchni cząstek złoża. W przypadku zastosowania żelu krzemiobnkowego lub sita molekularnego, adsorbent po nasyceniu poddaje się regeneracji, przy użyciu podgrzanego gazu przechodzącego przez złoże w przeciwprądzie.
Adsorpcja od dołu do góry – osuszanie gazu
Mokry gaz doprowadza się do instalacji osuszania. Wchodzi on do jednego z dwóch adsorberów od dołu. Podczas przepływu strumienia gazu przez materiał sorpcyjny wilgoć z gazu ziemnego adsorbuje się na powierzchni złoża adsorpcyjnego. Osuszony gaz odbiera się na górze aparatu. Zastosowanie w instalacjach osuszania gazu dwóch przemiennie działających kolumn adsorpcyjnych pozwala na przełączenia na drugi aparat w momencie zużycia złoża i pierwszym z nich. W trakcie gdy gaz nasycony parą wodna przechodzi przez jedną kolumnę złoże w drugiej może być regenerowane nie przydając procesu osuszania.
Desorpcja od góry do dołu – regeneracja złoża
Do regeneracji złoża wykorzystuje się część strumienia mokrego lub osuszonego gazu i doprowadza się go od góry aparatu. Gaz w celu ogrzania do odpowiedniej temperatury przechodzi przez grzałkę. Następnie, gaz ten jest wprowadzany od góry adsorbera, powodując desorpcję pary wodnej ze złoża, powodując jego regenerację. Gaz z wodą przechodzi następnie do wymiennika ciepła, w którym chłodzi się do odpowiedniej temperatury. Następnie wraca ponownie do główniej linii na wlocie do adsorbera (w którym zachodzi osuszanie). Regeneracja złoża zachodzi na adsorberze obecnie nieużywanym, jednocześnie, na drugim adsorberze zachodzi osuszanie gazu.

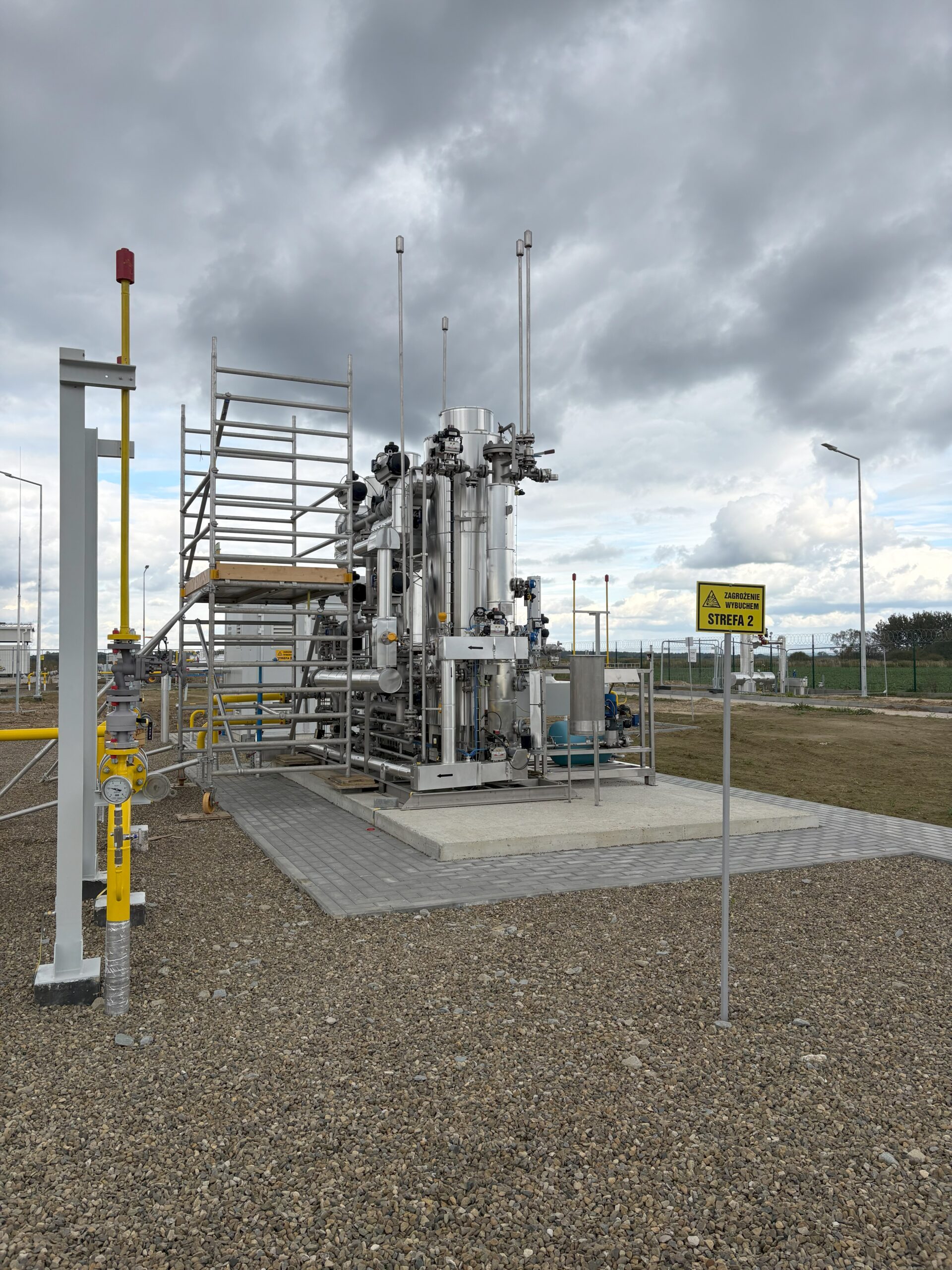

Instalacja adsorpcyjnego osuszania gazu ziemnego wykonana przez firmę Chemtech
Zaprojektowana przez Chemtech instalacja osuszania gazu ziemnego jest przystosowana do pracy na zewnątrz oraz w 2 strefie zagrożenia wybuchem EX/ATEX. wymagało to doboru odpowiedniego oprzyrządowania AKPiA, zaworów oraz urządzeń elektrycznych np. pompa obiegowa, grzałka elektryczna.
Galeria zdjęć instalacji osuszania gazu
Firma ChemTech jest wysoce specjalistyczną firmą zajmującą się technikami separacji, filtracji procesowej, filtracji cieczy i gazów oraz oczyszczania i rozdziału faz.
