Osuszanie Gazu Ziemnego

Zanim gaz ziemny trafi do sieci przechodzi szereg procesów przygotowawczych. Jednym z najważniejszych etapów jest proces osuszania, który eliminuje wilgoć zawarta w gazie ziemnym. Obecność wilgoci może prowadzić do powstawania hydratów, które negatywnie wpływają na drożność rur, a także przyśpiesza korozję. Celem procesu osuszania gazu ziemnego jest obniżenie temepartury puntu rosy.

Metody osuszania gazu ziemnego

Technologie stosowane do osuszania gazu ziemnego można podzielić na kilka kategorii:

• Absorpcja chemiczna (glikolowa)

Najczęściej stosowana metodą absorpcyjna jest osuszanie za pomocą TEG (glikol trietylenowy). Gaz przechodzi przez kolumnę absorpcyjną, para wodna w nim zawarta absorbuję się w glikolu. Glikol jest nastepnie poddawany procesowy regeneracji.

• Adsorpcja

Metoda adsorpcyjna wykorzystuje złoże stałe w postaci sita molekularnego lub żelu krzemionkowego jako adsorbent wilgoci ze strumienia gazu ziemnego.

Adsorbpcyjne osuszanie gazu ziemnego – zasadza działania

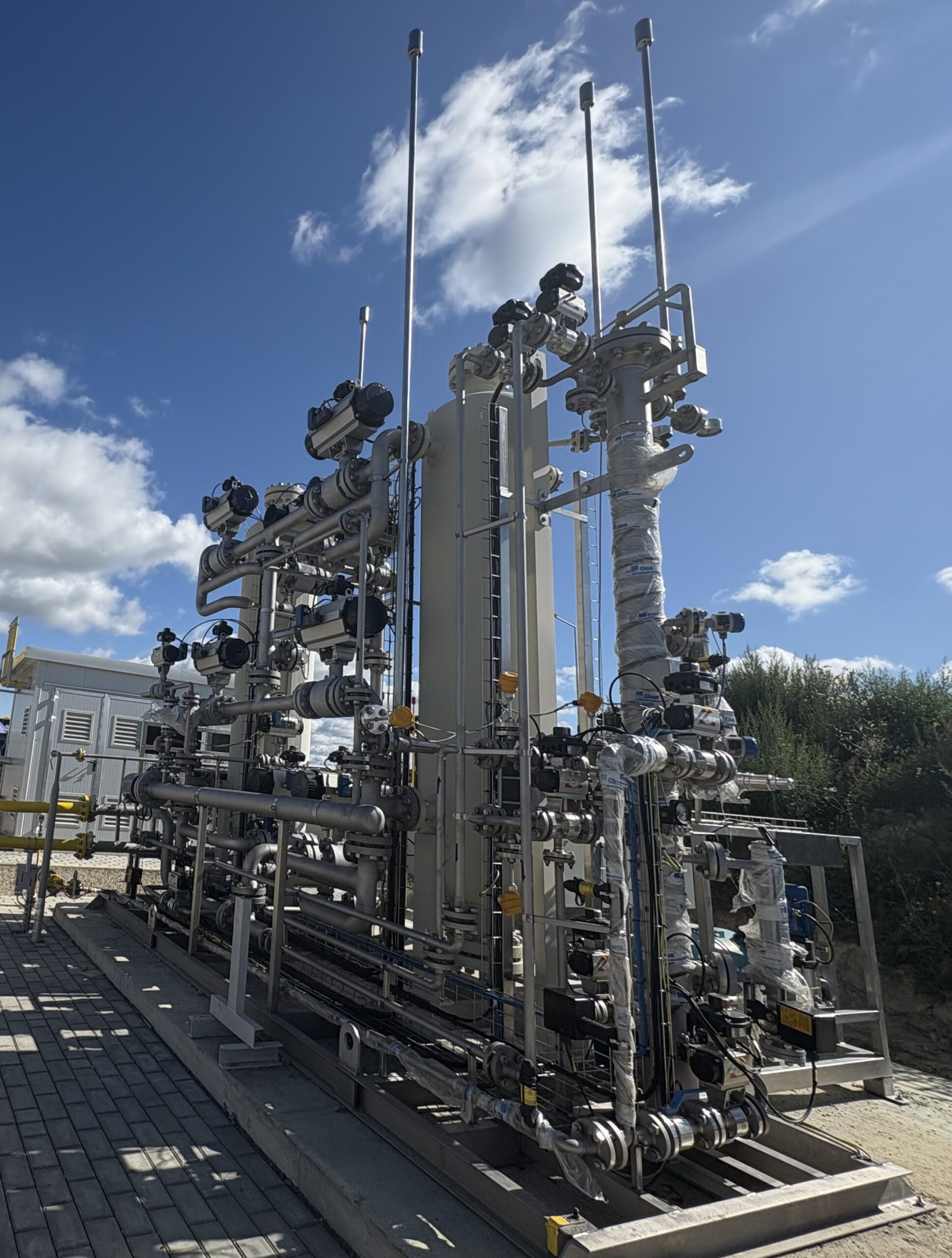

Surowy gaz przepływa w przeciwprądzie przez kolumnę wypełniona stałym adsorbentem, takim jak sito molekularne, żel krzemionkowy czy chlorek wapnia (metoda tabletkowa). Woda zawarta w gazie ziemnym adsorbuje sie na powierzchni cząstek złoża. W przypadku zastosowania żeluy krzemiobnkowego lub sita molekularnego, adsorbent po nasyceniu poddaje się regeneracji, zazwyczaj przy użyciu podgrzanego gazu przechodzącego przez złoże w przeciwprądzie.

Adsorpcja od dołu do góry – osuszanie gazu

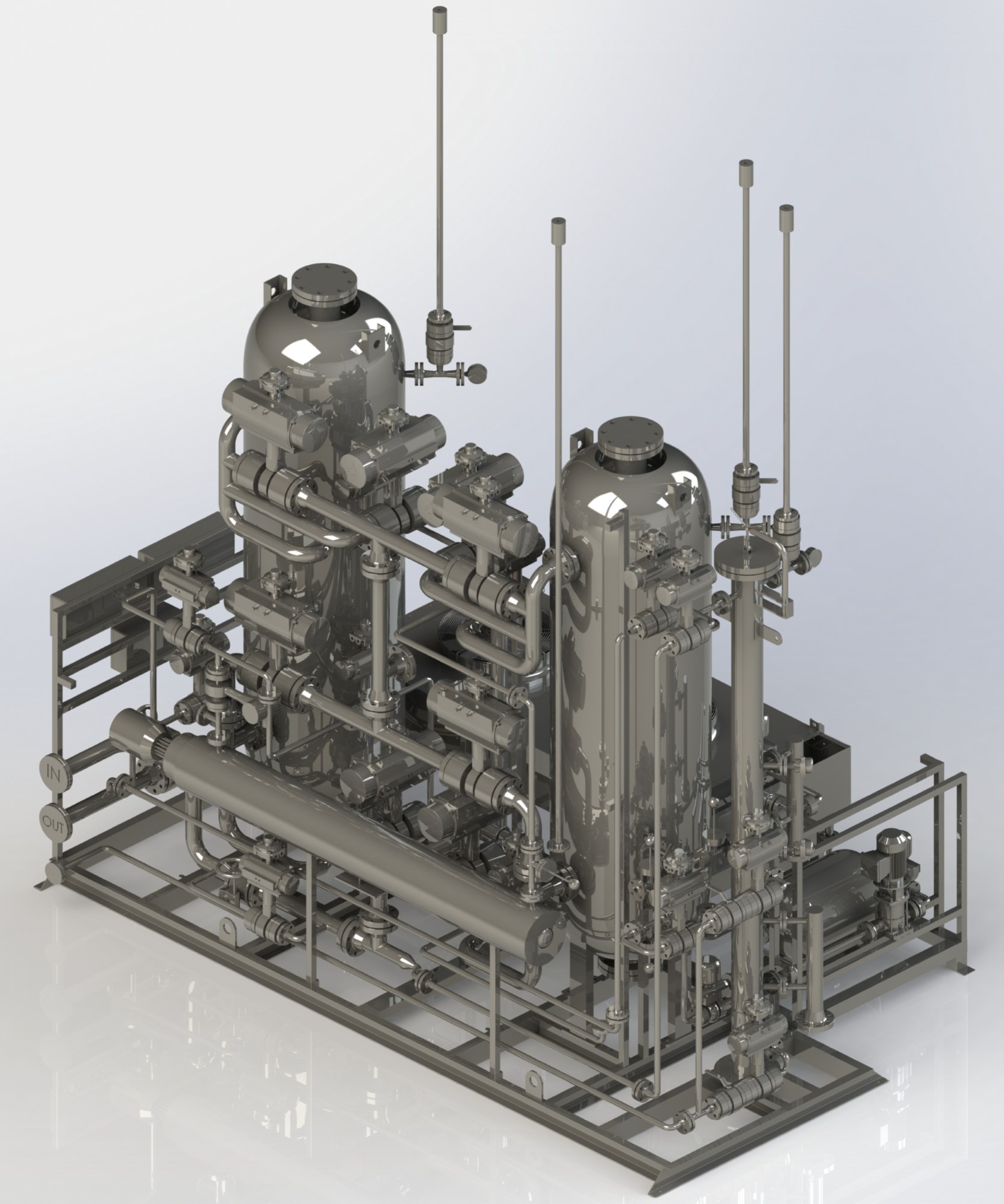

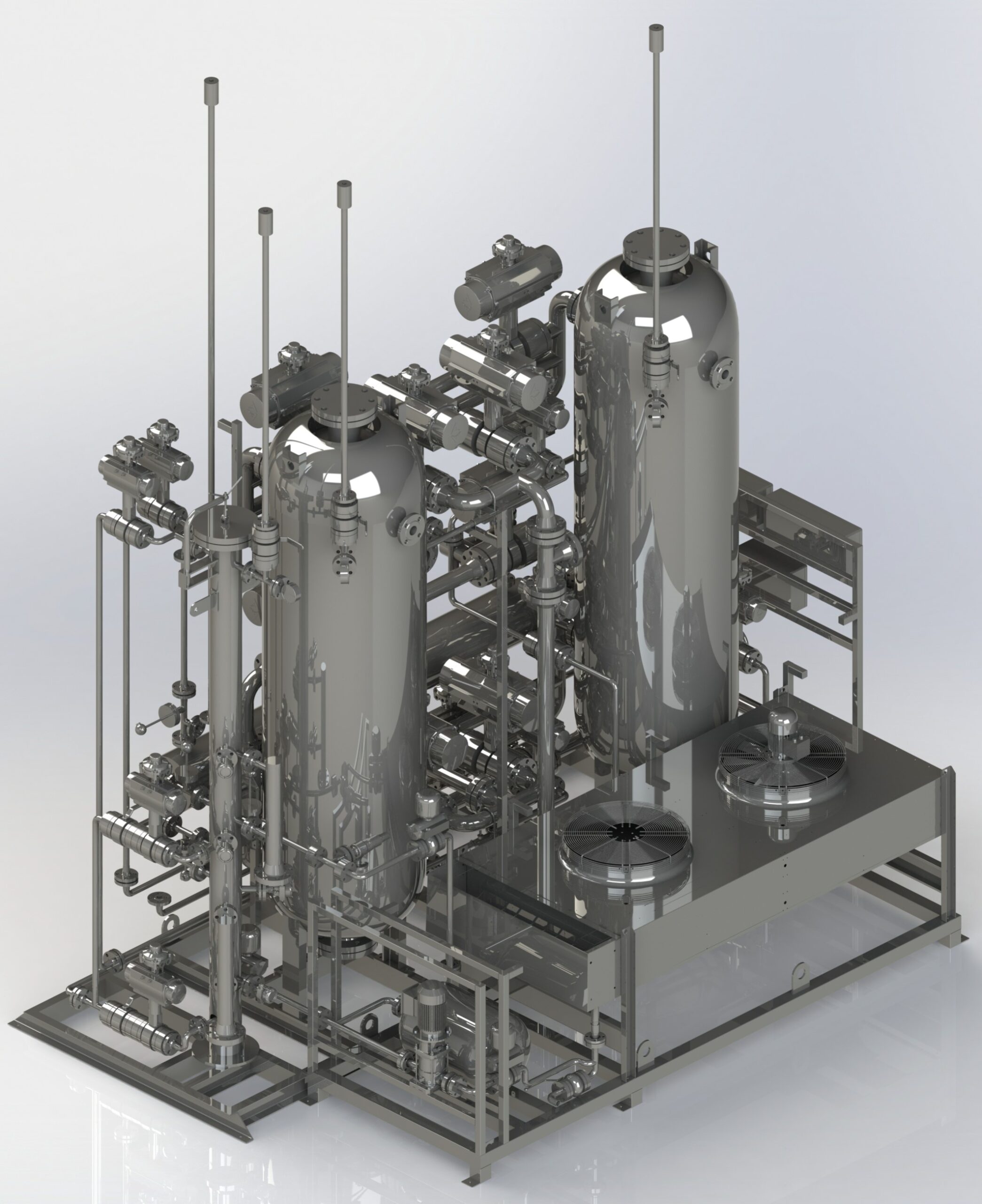

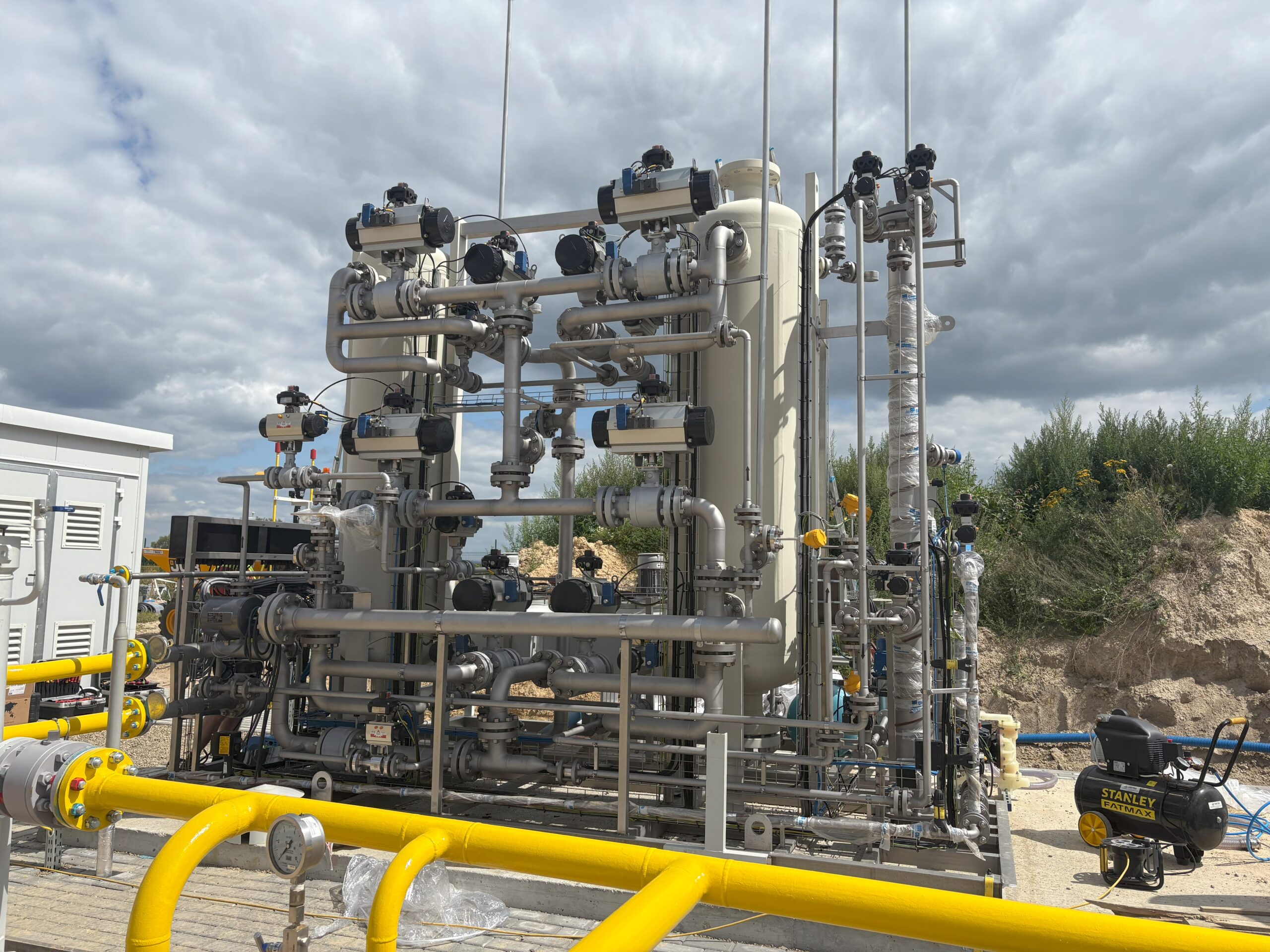

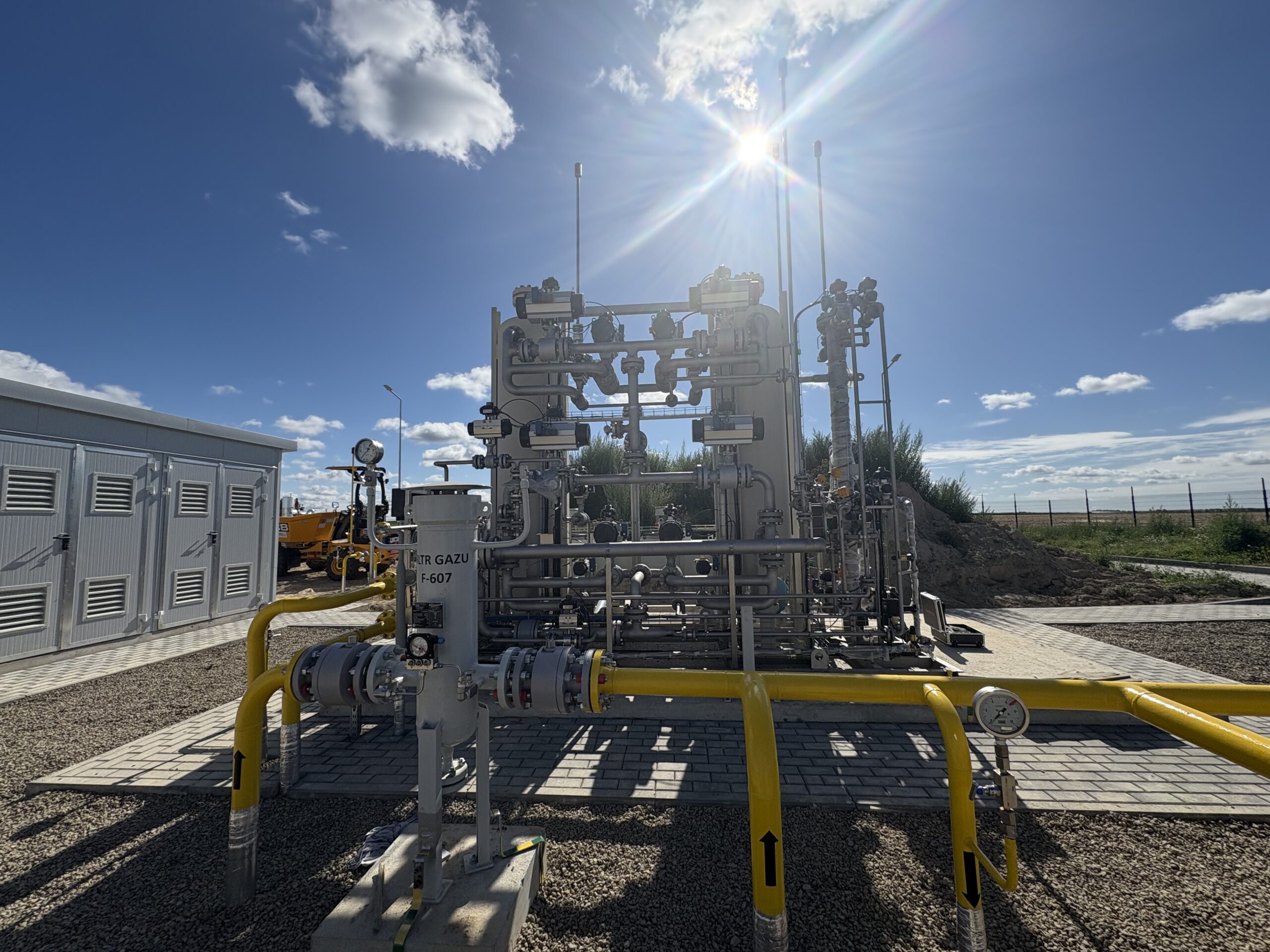

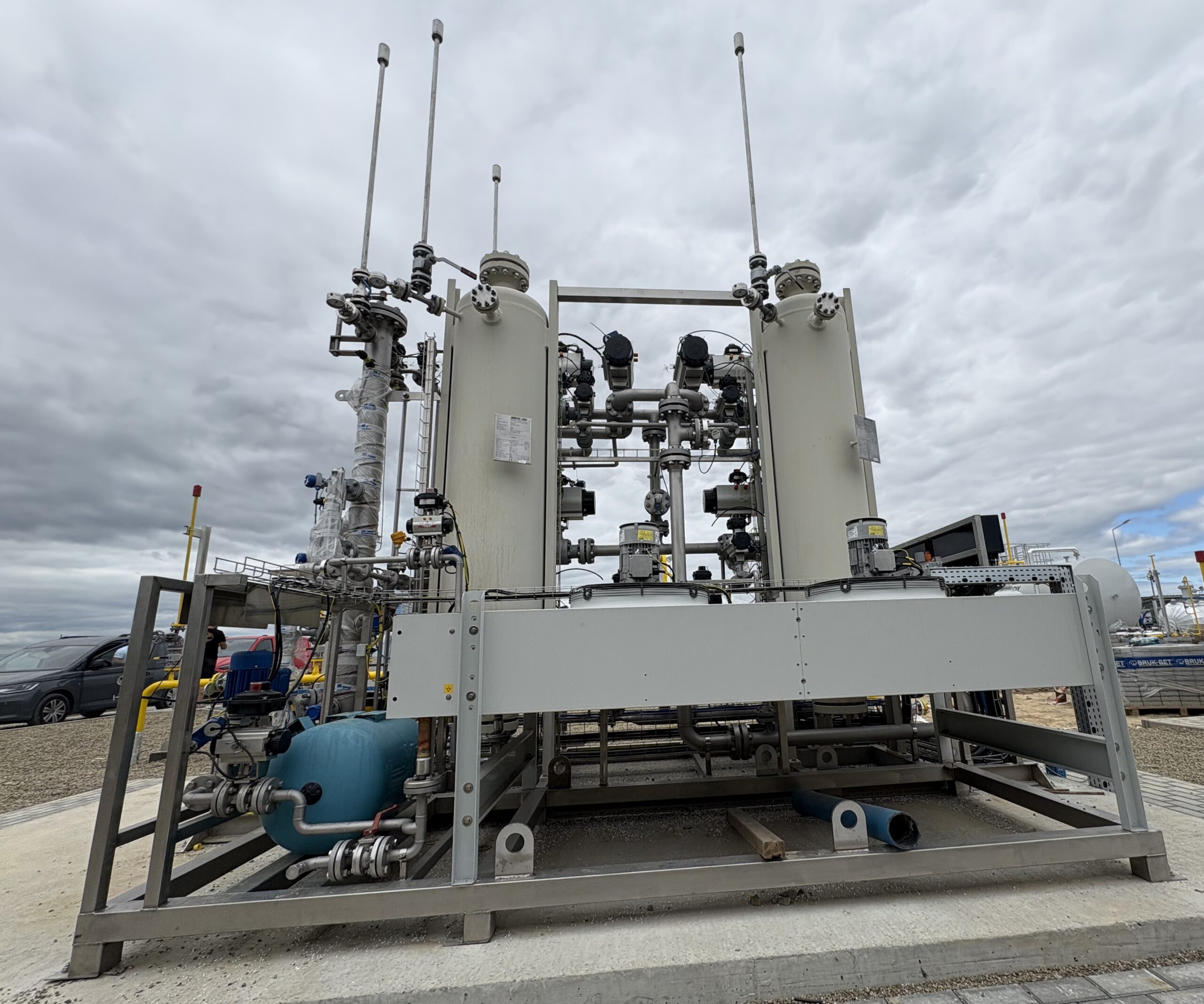

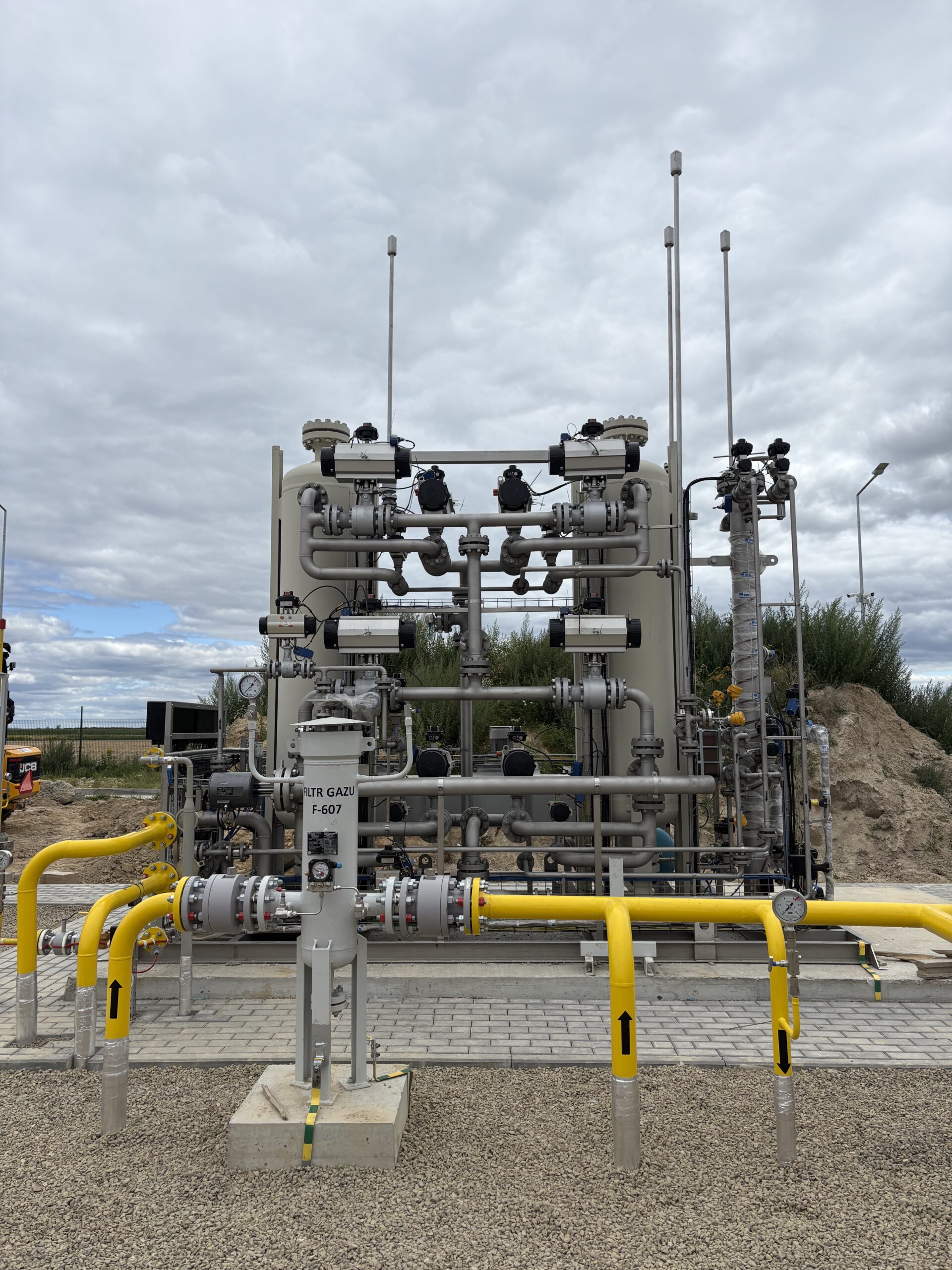

Mokry gaz jest doprowadzany do instalacji osuszania. Wprowadzany jest do jednego z dwóch adsorberów od dołu. Podczas przepływu stumiernia gazu przez materiał sorpcyjny następuje adsorpcja wilgoci z gazu ziemnego do złoża adsorpcyjnego. Osuszony gaz obierany jest na górze aparatu. Zastosowanie winstalacjach osuszani gazu dwuch przemniennie dzialajacych kolumn adsorpcyjnych pozwala na przełaczenia na drugi aparat w momencie zużycia złoża i pierwszym z nich. W trakcie gdy gaz nasycony parą wodna przechodzi przez jedną kolumnę złoże w drugiej może być regenerowane nie przywając procesu osuszania.

Desorpcja od góry do dołu – regeneracja złoża

Do regeneracji złoża wykorzystywana jest część strumienia mokrego lub osuszonego gazu doprowadzanego od góry. Gaz w celu ogrzania do odpowiedniej temperatury przechodzi przez grzałkę . Następnie, gaz ten jest wprowadzany od góry adsorbera, powodując desorpcję pary wodnej ze złoża, powodując jego regenerację. Gaz z wodą odprowadzany jest następnie do wymiennika ciepła, w którym jest chlodzony do odpowiedniej temepratury i wprowadzany ponownie do główniej linii na wlocie do adsorbera (w ktorym zachodzi osuszanie). Regeneracja złoża zachodzi na adsorberze obecnie nieużywanym, jednocześnie, na drugim adsorberze zachodzi osuszanie gazu.
